本此实验实验内容
- 以太网链路层帧格式分析
- 交换机的 MAC 地址表和端口聚合
- VLAN 的配置与分析
- PPP协议分析
（目前仅更新了前两个实验，剩下的什么时候更新就得看我的编译了……哈哈 O(∩_∩)O ）
1 以太网链路层帧格式分析
实验目的
分析比较 Ethernet Ⅱ标准和 IEEE 802.3 标准的 MAC 帧格式
实验步骤说明
- 按照组网图组网并配置各设备；
- 组网
- 清空配置
<XXXX>reset saved-configuration // 先删除已保存的配置
[Y/N] 选择 y
<XXXX>reboot
[Y/N] 选择 n
[Y/N] 选择 y
- 组网
- Ethernet Ⅱ相关操作
- 配置 PCA 的 IP 地址：192.168.1.22，子网掩码 24 位
- 配置 PCB 的 IP 地址：192.168.1.21，子网掩码 24 位
- 在 PCA 和 PCB 上启动 Wireshark 软件；（我觉得 PCB 不需要启动）
本地连接-start - 截获 Ethernet Ⅱ标准的 MAC 帧：
- 在 PCA ping PCB：cmd 上
ping 192.168.1.21 - 停止截获报文，保存并分析；
可以看到使用的是Ethernet V2标准，选中的报文缺少前导符、起始符、数据校验字段。原因如下：在抓包的时候，前导符和起始符已经被确认过，并且数据也被校检完毕。在这个时刻，前导符、起始符、数据校验字段没有必要保留，因此系统将它们丢弃，我们的报文中就缺少了那些数据字段。只留下数字链路层所需要的字段：目的MAC地址、源MAC地址、类型以及数据字段。
- 在 PCA ping PCB：cmd 上
- IEEE 802.3相关操作

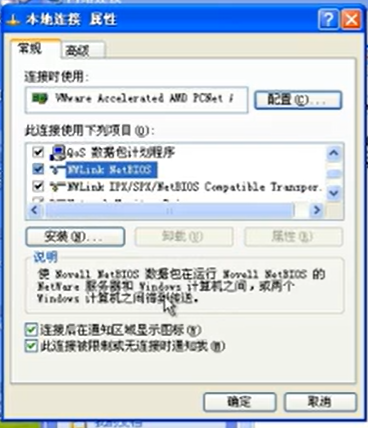

- 配置 PCA
- 启动抓包软件

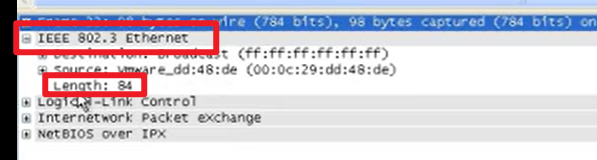

可以看到其使用的是IEEE 802.3标准的MAC帧，其类型字段已变成长度字段。
- 配置 PCA
2 交换机的 MAC 地址表和端口聚合
实验目的
- 理解交换机 MAC 地址的学习过程
- 理解端口聚合的原理（这个不做）
实验步骤-交换机的 MAC 地址表
- 继续上节实验，依旧如图组网，重新配置 PCA 的 IP 地址：192.168.1.22，在计算机 PCA 上执行 ping 192.168.1.21。
- 查看交换机的 MAC 地址表
<Quidway>sys

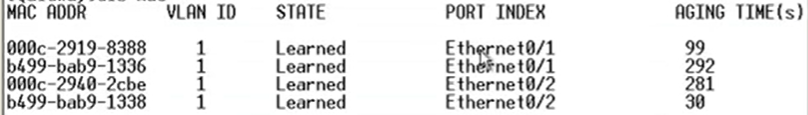

[Quidway]dis mac结果为
- 解释 MAC 地址表中各字段的含义：
第一列是MAC地址，代表设备的MAC地址；
第四列是端口号，代表相应MAC地址是通过该端口学来的，即这个MAC地址的设备是连接在这个端口上的，但可能不是直接相连；
第二列是VLAN编号，代表这个端口所属的VLAN编号；
第三列是STATE，代表这条信息是怎么得来的，学来的还是配置得来的；
第五列是生命值，以秒为单位，对于学来的，需要定期遗忘，如果一直没得到刷新，当AGING归零后该信息将被丢弃。 - 这个实验能够说明 MAC 地址表的学习是来源于源 MAC 地址而非目的 MAC 地址？试给出一个验证方法。
来源于源 MAC 地址- 超级终端里

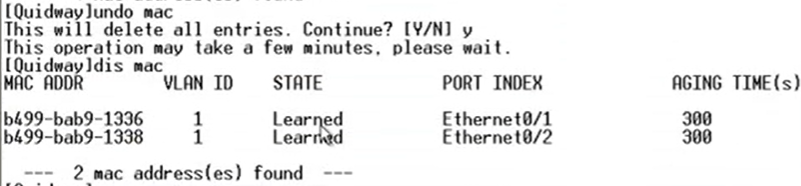

[Quidway]undo macy
[Quidway]dis mac
发现交换机又学来了 2 条信息，这两条信息究竟是从哪里学到的呢？我们需要看一下主机们的 mac 地址 查看主机们的 mac 地址

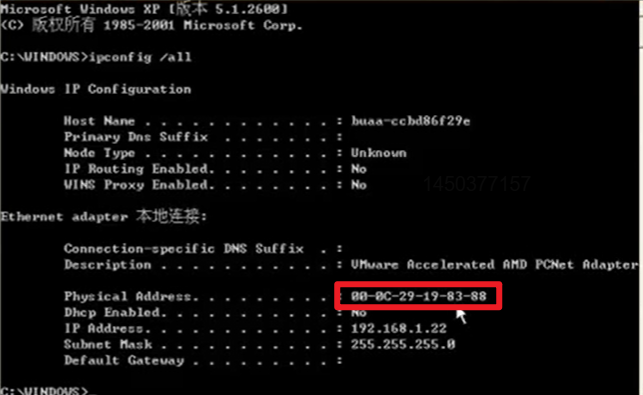

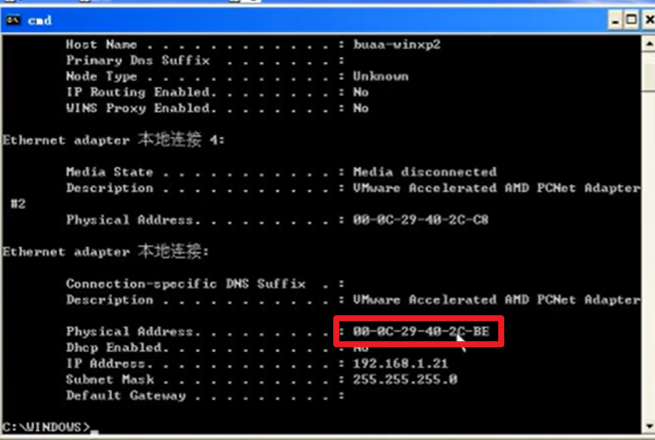

cmd 上输出 `ipconfig /all
`
发现刚刚交换机学的那两条信息不是主机 A 的也不是主机 B 的，而是交换机自身的再次清除MAC地址表并ping
[Quidway]undo macy
[Quidway]dis mac发现已经地址表已经全空

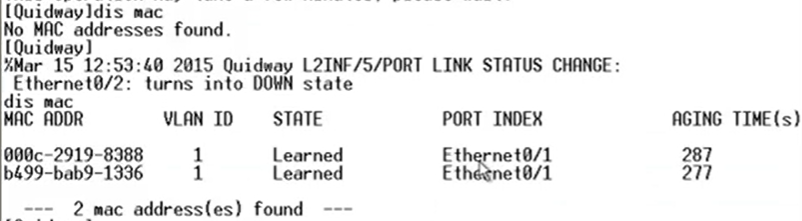

断开 PCB 的连线，然后cmd 上ping 192.168.1.21
[Quidway]dis mac发现学到了主机 A 的 mac 地址但没发现主机 B 的 mac 地址
- 超级终端里
